Suivre un chemin avec Actiona

[francois]

Bonjour,

En pièce jointe un script qui permet d'aller d'une image "début" à une image "fin" via un chemin.

Possibilités et contraintes :

• Le chemin est une suite de segments horizontaux ou verticaux (mis bout à bout)

• La largeur de chaque segment peut être différente.

• Une seule couleur pour le chemin.

• 'Image début' et 'image fin' doivent être des cercles.

• L'image début peut être n'importe où dans la page.

• Mais le chemin doit toucher cette image "début".

• Le prolongement du chemin doit passer par le centre de cette image

• Une seule couleur pour cette 'image début'.

Idem pour 'image fin'.

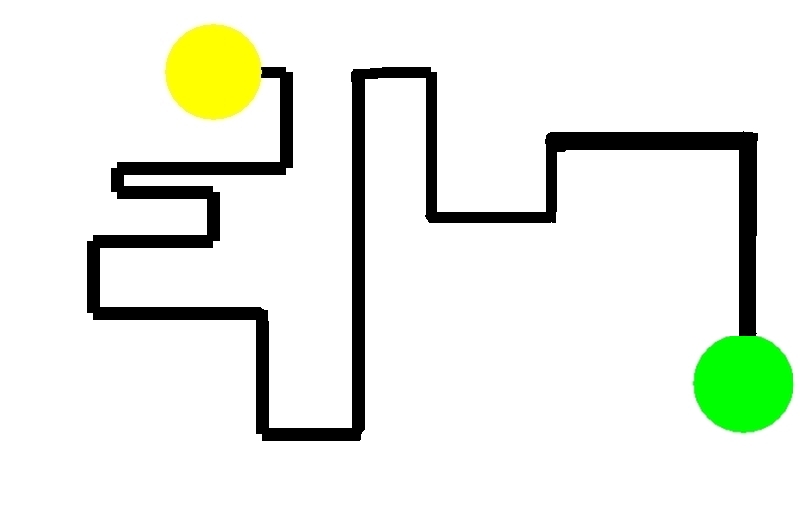

Exemple de chemin :


Il doit donc y avoir 3 couleurs différentes ( début, chemin, fin)

Fichiers :

• Chemin.ascr

• chemin.htm : page ouverte en début de script et qui contient img=chemin.jpg

• chemin.jpg

• debut.jpg

• fin.jpg

Tous doivent être dans le répertoire rep_fichiers (voir ci_après)


Pour une 1ere utilisation.
Dans le script :

Code: Select all

rep_fichiers= "D:\\temp\\chemins"
img_debut= "debut.jpg"; // refaire cette img pour adapter à votre écran
img_fin = "fin.jpg";         // idem

couleur_chemin= new Color( 0,0,0);   // Utiliser action Couleur de Pixel
largeur_maxi_chemin=7 // en pixels

Pour adapter à votre écran, Il faut donc refaire debut.jpg et fin.jpg en ouvrant la page chemin.htm


Normalement, si vous créez un chemin + 'image debut' + 'image fin' qui respectent les règles , cela devrait fonctionner.
Il s'agit d'une 1ere version, je corrigerai les bugs en septembre.

Bonne journée

Toujours aussi épaté par Actiona, le logiciel que JMGR a conçu et réalisé.

[francois]

Bonjour,

J'ai fait 2 modifs au script :

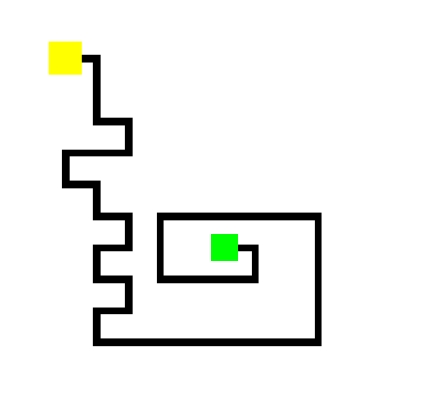

A) image debut et fin : rectangles et non plus cercles ( à l'usage, plus facile à faire)
B) Il y a une tolérance sur la couleur du chemin: variable tolerance_couleur.
Voir fonction compa_couleur


Sinon, rien de changé par rapport au 1er message.

Le principe : grâce à Actiona :

• Recherche de l'image de début puis du chemin touchant cette image de début.

• Le curseur avance tant qu'il reste sur le chemin.

• Dès qu'il sort du chemin, il recule et prend une direction autre que celle qu'il avait précédemment.

-> Pour un point donné, si les 4 directions possibles amènent hors du chemin, message d'erreur.

• Quand l'image de fin est atteinte : terminé.

[francois]

Bonjour

J'ai juste corrigé un bug.
Le principe reste le même : grâce à Actiona, le curseur suit automatiquement le chemin.

Pour une première utilisation :

• dans l'action "initialisation" , indiquer le répertoire rep_fichiers

• Adapter debut.jpg et fin.jpg à votre PC ( ouvrir chemin.htm auparavant)

[francois]

Bonjour,

Une version plus simple à mettre en oeuvre.

Avant une premiere utilisation
Pour adapter à la résolution de votre PC,

• ouvrir la page 'chemin.htm'

• Refaire les image 'debut.jpg' et 'fin.jpg'



• Mettre à jour dans l'action code 'initialisation' :

Code: Select all

rep_fichiers= "c:/temp/chemin_01"
img_debut= "debut.jpg"; // refaire cette img pour adapter à votre écran
img_fin = "fin.jpg";         // idem ( en ouvrant chemin.htm)
couleur_chemin= new Color( 0,0,0);   // Utiliser action Couleur de Pixel
largeur_maxi_chemin=6 // en pixels

Rep_fichiers contient le script, la page 'chemin.htm' et les 3 images 'debut.jpg' , 'fin.jpg' et 'chemin.jpg'

Avant chaque lancement de script

• ouvrir 'chemin.htm'

chemin_01.zip

(16.68 KiB) Downloaded 149 times
